W jaki sposób oddychająca wtyczka chroni krytyczną elektronikę?

W nieustannym dążeniu do miniaturyzacji i trwałości nowoczesne układy elektroniczne i mechaniczne stają przed fundamentalnym paradoksem fizycznym: wymagają solidnej, szczelnej obudowy chroniącej przed wodą, kurzem i zanieczyszczeniami, a jednak ta sama uszczelka może zatrzymać szkodliwe różnice ciśnień i parę wodną. To wewnętrzne środowisko, jeśli nie jest zarządzane, prowadzi do kaskady awarii — kondensacji na płytkach PCB, wyboczenia uszczelek pod wpływem podciśnienia, przeciekania uszczelek podczas zmian wysokości i awarii otworów wentylacyjnych akumulatora. Rozwiązaniem tego wyzwania inżynieryjnego nie jest kompromis w zakresie uszczelnienia, ale ulepszenie poprzez mikrowentylację. A Długotrwała, oddychająca wtyczka to precyzyjnie zaprojektowany komponent, który działa jak selektywna bariera, wykorzystując zaawansowaną technologię membranową, aby umożliwić powolny przepływ powietrza w celu wyrównania ciśnienia, tworząc jednocześnie nieprzepuszczalną barierę dla ciekłej wody i cząstek stałych. Dla inżynierów projektantów, menedżerów produktów i specjalistów ds. zakupów w sektorach motoryzacyjnym, elektroniki użytkowej, przemysłowego Internetu Rzeczy i energetyki zrozumienie specyfikacji i zastosowania tych komponentów ma kluczowe znaczenie dla niezawodności produktu. Artykuł ten zawiera szczegółowe techniczne omówienie zasad działania, materiałoznawstwa i zagadnień związanych z konkretnymi zastosowaniami zatyczek oddychających, począwszy od prostego wodoodporna, oddychająca zatyczka membranowa do kompleksu Oddychający w wysokiej temperaturze korek odpowietrzający przeznaczony do użytku samochodowego pod maską. Znajomość tego komponentu gwarantuje, że obudowa oddycha swobodnie, utrzymując równowagę wewnętrzną i zapobiegając wnikaniu środowiska przez cały zamierzony okres użytkowania produktu.

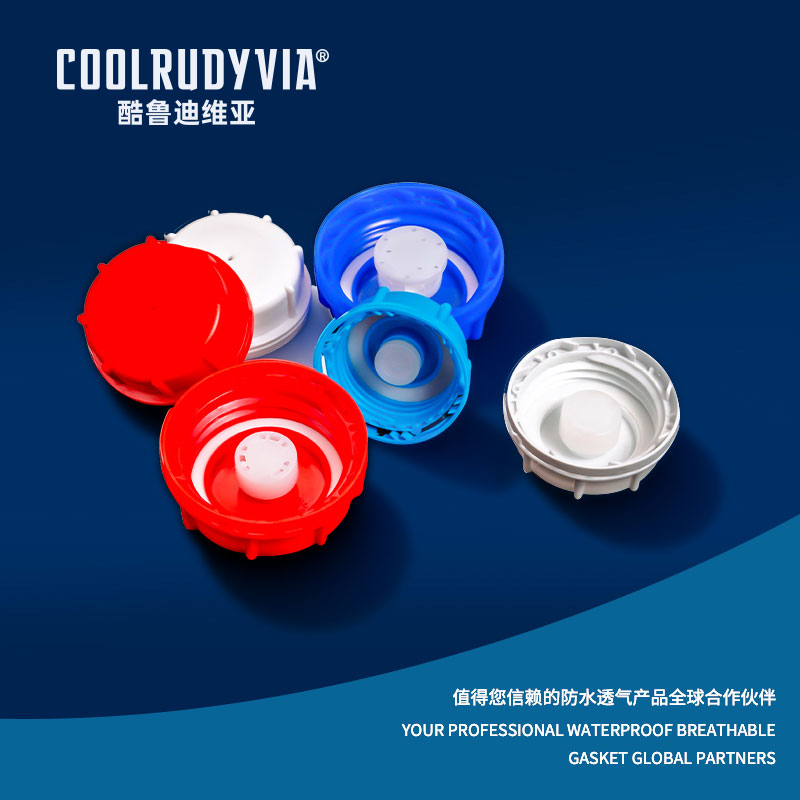

1. Technologia podstawowa: nauka o selektywnej przepuszczalności

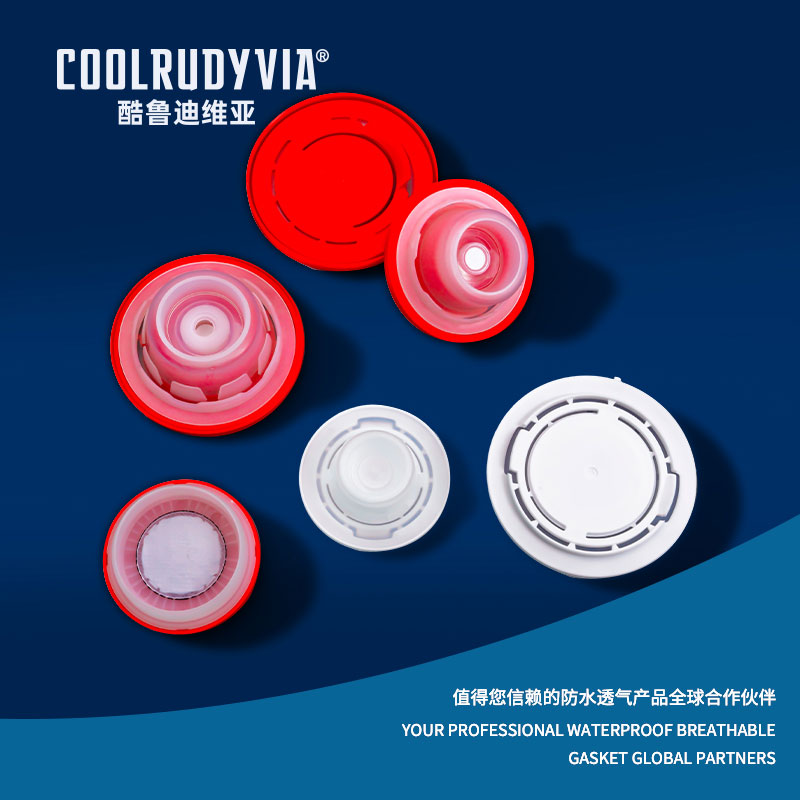

Sercem każdej niezawodnej oddychającej zatyczki jest mikroporowata membrana, najczęściej wytwarzana ze spienionego politetrafluoroetylenu (ePTFE). Unikalna struktura tego materiału jest wynikiem kontrolowanego procesu ekspansji, który tworzy matrycę połączonych ze sobą mikroskopijnych porów. Pory te są o rząd wielkości mniejsze niż kropla wody (zwykle około 0,2 do 10 mikronów), ale większe niż cząsteczki gazu. Ta różnica wielkości jest podstawą jego funkcji: napięcie powierzchniowe zapobiega przedostawaniu się wody w stanie ciekłym do porów, podczas gdy cząsteczki powietrza swobodnie przechodzą przez dyfuzję, umożliwiając wyrównanie ciśnień wewnętrznych i zewnętrznych. Ta pasywna wymiana zapobiega tworzeniu się podciśnienia podczas chłodzenia lub nadciśnienia podczas ogrzewania, co może prowadzić do uszkodzenia uszczelnienia, zamglenia soczewki lub trudności w otwieraniu paneli dostępowych. Prawdziwy Długotrwała, oddychająca wtyczka to coś więcej niż tylko membrana; jest to kompletny zespół, w którym membrana jest trwale połączona — często poprzez laminowanie termiczne lub specjalistyczne kleje — z solidną obudową wykonaną z materiałów takich jak silikon, termoplastyczny poliuretan (TPU) lub tworzywa sztuczne. Obudowa ta zapewnia mechaniczne złącze do montażu (zatrzaskowe, gwintowane lub klejone) i chroni delikatną membranę przed ścieraniem i uszkodzeniami mechanicznymi. Wydajność określa się ilościowo na podstawie dwóch kluczowych wskaźników: ciśnienia wnikania wody (WEP), ciśnienia hydrostatycznego, pod którym woda przenika przez membranę (bezpośrednio powiązanego ze stopniem IPX) oraz natężenia przepływu powietrza mierzonego w litrach na minutę przy określonej różnicy ciśnień, które określa prędkość wyrównywania ciśnień.

• Materialna wyższość ePTFE: Poza swoją mikroporowatą strukturą ePTFE jest chemicznie obojętny, odporny na promieniowanie UV i działa w szerokim zakresie temperatur (od -200°C do 260°C), co czyni go idealnym do najbardziej wymagających zastosowań, w których Oddychający w wysokiej temperaturze korek odpowietrzający jest wymagane.
• Rola hydrofobowości: Naturalny wodoodporny (hydrofobowy) charakter ePTFE jest wzmocniony dzięki zastrzeżonym zabiegom, które zapewniają, że woda gromadzi się i spływa po powierzchni, zamiast zwilżać i potencjalnie blokować pory.
• Sprawdzanie wydajności: Renomowani producenci weryfikują działanie wtyczek poprzez rygorystyczne testy zgodne z międzynarodowymi normami, takimi jak testy wnikania według kodu IP (IEC 60529) w celu sprawdzenia wodoodporności i testy spadku ciśnienia w przepływie powietrza, zapewniając niezawodność specyfikacji arkusza danych.

2. Rozwiązania specyficzne dla aplikacji: dopasowanie wtyczki do wyzwania

Uniwersalna zasada wyrównywania ciśnień pozwala sprostać różnorodnym wyzwaniom świata rzeczywistego, z których każde wymaga indywidualnego podejścia. W dziedzinie elektryfikacji i zasilania przenośnego a Oddychająca silikonowa zatyczka do obudowy akumulatora nie podlega negocjacjom. Ogniwa akumulatorowe, zwłaszcza litowo-jonowe, podczas normalnej pracy wytwarzają niewielkie ilości gazu i znaczną rozszerzalność cieplną. Uszczelniona obudowa stwarza ryzyko wybrzuszenia lub pęknięcia, natomiast otwarty otwór wentylacyjny umożliwia wnikanie żrącego elektrolitu i wilgoci. Oddychająca zatyczka bezpiecznie odprowadza te gazy i wyrównuje ciśnienie powstające w wyniku cykli termicznych, zachowując jednocześnie uszczelnienie przed rozpryskami drogowymi, kurzem i wilgocią. Silikonowa obudowa zapewnia doskonałą kompresję uszczelnienia środowiskowego oraz odporność na ozon i temperaturę. W sektorze motoryzacyjnym coraz większa liczba elektronicznych jednostek sterujących (ECU), czujników i oświetlenia LED wymaga solidnej ochrony w trudnych warunkach. An wtyczka odpowietrzająca złącza elektrycznego samochodowego jest często integrowany bezpośrednio z obudowami złączy. Zapobiega kondensacji wewnątrz złącza, która może prowadzić do korozji styków i awarii elektrycznej, co jest szczególnie krytyczne w przypadku systemów bezpieczeństwa, takich jak ABS lub sterowniki poduszek powietrznych. W przypadku zastosowań w pobliżu silnika lub układu wydechowego, takich jak czujniki skrzyni biegów lub siłowniki turbosprężarki, należy podać: Oddychający w wysokiej temperaturze korek odpowietrzający z membraną i obudową przystosowaną do ciągłej ekspozycji powyżej 150°C jest niezbędne, aby zapobiec degradacji materiału. W elektronice użytkowej i przemysłowej kluczowe znaczenie ma osiągnięcie wysokiego stopnia ochrony bez konieczności tworzenia zbiornika ciśnieniowego. Integracja Oddychająca wtyczka do urządzeń elektronicznych o stopniu ochrony IP67 pozwala urządzeniom takim jak zewnętrzne kamery bezpieczeństwa, przenośne odbiorniki GPS lub czujniki podwodne wyrównywać ciśnienie podczas zmian wysokości lub wahań temperatury, a jednocześnie pewnie przetrwać deszcz, burze piaskowe lub tymczasowe zanurzenie, radykalnie zwiększając w ten sposób niezawodność w terenie i ograniczając zwroty gwarancyjne.

• Integracja projektu obudowy akumulatora: Wtyczka musi być umieszczona w najwyższym punkcie obudowy, aby skutecznie odprowadzać gazy, i powinna być zabezpieczona przed bezpośrednim strumieniem wody lub rozpryskami zanieczyszczeń za pomocą wewnętrznej przegrody lub osłony.
• Audyty kompatybilności chemicznej: W przypadku zastosowań motoryzacyjnych lub przemysłowych należy sprawdzić, czy materiał obudowy świecy (np. określony gatunek silikonu lub TPU) jest odporny na płyny, takie jak olej silnikowy, płyn hamulcowy, płyn chłodzący i popularne rozpuszczalniki czyszczące.
• Obliczenia rozmiaru i przepływu: W przypadku dużych obudów lub tych, w których występują szybkie cykle termiczne, może być wymaganych kilka wtyczek lub wtyczka o większym natężeniu przepływu powietrza. Proste obliczenia oparte na objętości obudowy i maksymalnej oczekiwanej różnicy ciśnień wewnętrznych i zewnętrznych mogą pomóc w dokonaniu wyboru.

3. Wybór, walidacja i zapewnienie długoterminowej wydajności

Określenie oddychającej zatyczki jest ćwiczeniem mającym na celu proaktywne ograniczanie ryzyka. Proces rozpoczyna się od stworzenia kompleksowego profilu środowiskowego i operacyjnego produktu końcowego. Profil ten określa wymagany stopień ochrony (IP), oczekiwany zakres cykli temperatur, potencjalne ekspozycje chemiczne, wymaganą żywotność i szybkość zmian ciśnienia wewnętrznego (np. na skutek zmian wysokości w dronach lub obciążeń termicznych w oświetleniu zewnętrznym). Dzięki temu profilowi ​​inżynierowie mogą krytycznie interpretować arkusze danych producentów, szukając zweryfikowanych danych dotyczących wydajności w dopasowanych warunkach, a nie tylko przy znamionowych wartościach znamionowych. Twierdzenie, że jest się A Długotrwała, oddychająca wtyczka muszą być poparte danymi z przyspieszonych testów trwałości, takich jak długotrwałe narażenie na cykliczne zmiany temperatury i wilgotności, testy pogody za pomocą promieni UV i odporność na mgłę solną. Jednym z najczęstszych rodzajów awarii nie jest nagła awaria, ale stopniowa degradacja: zatykanie porów. W środowiskach, w których występują aerozole oleiste, drobny pył lub włókna unoszące się w powietrzu, zanieczyszczenia mogą blokować mikropory membrany. Chociaż ePTFE jest oleofobowy (odpycha olej), specjalistyczne zabiegi oleofobowe zapewniają dodatkową warstwę ochronną. Strategie projektowe mające na celu ograniczenie zatykania obejmują umieszczenie wtyczki w osłoniętym miejscu, użycie warstwy materiału filtrującego zawierającego cząstki stałe lub określenie modelu z zewnętrzną warstwą membrany protektorowej. Równie istotna jest integralność mechaniczna; wtyczka musi wytrzymywać naprężenia instalacyjne, wibracje i potencjalne uderzenia bez odrywania się membrany od obudowy lub pękania obudowy.

• Poproś o dane analizy awarii: Wiarygodny producent będzie dysponował danymi na temat średniego czasu do awarii (MTTF) w określonych warunkach obciążeniowych i może udzielić wskazówek dotyczących oczekiwanej żywotności w danym środowisku aplikacji.
• Prototyp i test w kontekście: Nigdy nie finalizuj specyfikacji wtyczki na podstawie samych arkuszy danych. Zainstaluj prototypowe wtyczki w rzeczywistych lub pozorowanych obudowach i poddaj je skróconej wersji schematu badania stresu środowiskowego (ESS) Twojego produktu.
• Rozważ instalację i uszczelnienie: Wtyczka jest tak dobra, jak jej uszczelnienie w obudowie hosta. Upewnij się, że wybrany sposób montażu (np. uszczelka typu O-ring do wtyczek gwintowanych, kompresja do zatrzasku) jest kompatybilny z materiałem obudowy i zapewnia niezawodne uszczelnienie zgodnie z wymaganym stopniem ochrony IP.

Często zadawane pytania

Jak działa oddychająca wtyczka, która nie przepuszcza wody?

Wykorzystuje mikroporowatą membranę, zwykle wykonaną z ekspandowanego PTFE (ePTFE). Membrana ta zawiera miliardy mikroskopijnych porów, które są większe niż cząsteczki gazu (umożliwiające przepływ powietrza w celu wyrównania ciśnienia), ale mniejsze niż kropelki ciekłej wody. Wysokie napięcie powierzchniowe wody zapobiega jej zwilżaniu i przenikaniu przez te maleńkie pory. Zasada ta w połączeniu z obróbką hydrofobową membrany tworzy skuteczną barierę jednokierunkową: przepływ powietrza, woda jest blokowana, co czyni ją prawdziwą wodoodporna, oddychająca zatyczka membranowa .

Jaka jest różnica między stopniem IP67 a IP68 dla wtyczki oddychającej?

Stopień ochrony IP (Ingress Protection) odnosi się do poziomu ochrony, jaki osiąga cała obudowa, a nie sama wtyczka. Jednakże wtyczka jest kluczowym elementem umożliwiającym osiągnięcie tych wartości znamionowych. An Oddychająca wtyczka do urządzeń elektronicznych o stopniu ochrony IP67 został zaprojektowany i przetestowany, aby pomóc obudowie osiągnąć „6” (całkowita ochrona przed wnikaniem kurzu) i „7” (ochrona przed chwilowym zanurzeniem w wodzie na głębokość od 15 cm do 1 m na 30 minut). IP68 przeznaczony jest do ciągłego zanurzenia w warunkach określonych przez producenta (często na głębokość większą niż 1 m przez dłuższy czas). Wtyczka zapewniająca stopień ochrony IP68 miałaby znacznie wyższą wartość ciśnienia wejściowego wody (WEP).

Czy oddychającą zatyczkę można używać w środowisku sterylnym lub czystym?

Tak, ale należy wybrać konkretne warianty produktu. W przypadku metod sterylizacji, takich jak tlenek etylenu (EtO) lub promieniowanie gamma, materiały wtyczki (membrana i obudowa) muszą zostać sprawdzone, aby wytrzymać proces bez pogorszenia lub utraty wydajności. W przypadku pomieszczeń czystych lub zastosowań farmaceutycznych wtyczki muszą być produkowane w kontrolowanym środowisku i mogą wymagać dodatkowych certyfikatów (np. USP klasy VI w zakresie biokompatybilności), aby zapewnić, że nie wprowadzają zanieczyszczeń ani gazów odlotowych.

Jak obliczyć wymagany przepływ powietrza lub liczbę wtyczek dla mojej obudowy?

Podstawowe obliczenia opierają się na prawie gazu doskonałego (PV=nRT). Należy określić maksymalną różnicę ciśnień (ΔP), którą obudowa musi wyrównać, oraz czas (t), w którym musi to nastąpić. Wzór na wymagany objętościowy przepływ powietrza (Q) jest pochodną: Q = (V ΔP) / (t P _bankomat ), gdzie V to objętość obudowy. Wybierz wtyczkę, której natężenie przepływu powietrza (z arkusza danych przy określonym ΔP) jest równe lub przekracza obliczone Q. W przypadku dużego ΔP lub szybkiego wyrównania, wiele wtyczek połączonych równolegle dodaje swoje natężenia przepływu powietrza.

Co się stanie, jeśli oddychająca zatyczka zabrudzi się lub zatka?

Zatykanie jest głównym rodzajem awarii. Jeżeli pory membrany zostaną zablokowane przez brud, olej lub inne zanieczyszczenia, natężenie przepływu powietrza spadnie niemal do zera. Korek skutecznie tworzy solidne uszczelnienie, co prowadzi do problemów, którym miał zapobiegać: wzrostu ciśnienia, blokady podciśnienia i potencjalnej kondensacji. Aby temu zapobiec, należy wybierać świece z powłoką oleofobową (odpychającą olej) do brudnych środowisk, projektować osłony lub przegrody ochronne, aby chronić świecę przed bezpośrednimi strumieniami zanieczyszczeń i traktować je jako przydatny element harmonogramów konserwacji w przypadku zastosowań o ekstremalnych obciążeniach.
